Strojevi za obradu cijevi odnosi se na široku kategoriju industrijske opreme koja se koristi za rezanje, savijanje, oblikovanje, skošenje, završnu obradu i automatiziranje rukovanja metalnim cijevima, cijevima i profilima od sirovog materijala do gotove komponente. To je okosnica precizne proizvodnje cijevi u automobilskoj, zrakoplovnoj, HVAC industriji, industriji medicinskih uređaja, građevinarstvu i energetici , gdje cijevne komponente moraju zadovoljiti stroge tolerancije dimenzija, standarde kvalitete površine i zahtjeve velikog volumena proizvodnje istovremeno.
Moderni strojevi za obradu cijevi integriraju CNC upravljanje, servo pogonske sustave i in-line automatizaciju kako bi zamijenili ručne ili polu-ručne operacije s ponovljivim procesima velike brzine koji smanjuju radnu snagu, rasipanje materijala i trošak po dijelu. Cjelovita linija za obradu cijevi može uzeti smotanu ili ravnu sirovu cijev i isporučiti gotove, pregledane komponente spremne za zavarivanje ili montažu — sve unutar jednog integriranog tijeka rada.
Pet osnovnih kategorija strojeva za obradu cijevi
Strojevi za obradu cijevi organizirani su u specijalizirane kategorije, a svaka se bavi posebnom fazom tijeka rada izrade cijevi:
Serije za oblikovanje cijevi i profila
Ova serija pokriva strojeve koji oblikuju ravnu traku ili skelp u okrugle, kvadratne, pravokutne ili cijevi prilagođenog profila kroz kontinuirani proces valjanja. Mlinovi za cijevi u ovoj kategoriji proizvode zavarene cijevi pri brzinama od 20-120 metara u minuti ovisno o materijalu i debljini stijenke, što ih čini najučinkovitijom opremom u lancu proizvodnje cijevi. Koriste se za proizvodnju sirove cijevi s kojom zatim rade svi daljnji strojevi za obradu.
Serija automatizacije proizvodne linije
Serija opreme za automatizaciju povezuje pojedinačne strojeve za obradu u integrirane proizvodne linije, rukovanje punjenjem materijala, prijenosom, orijentacijom, međuspremnikom i izlazom bez ručne intervencije između stanica. Ova kategorija uključuje sustave za automatsko hranjenje cijevima, robotske prijenosne jedinice, utovarivače snopova i sustave integracije pokretnih traka. Dobro osmišljena automatizacija može povećati propusnost linije za 40-70% i smanjiti izravne zahtjeve za radom za 60-80% u usporedbi s ručno održavanim pojedinačnim strojevima.

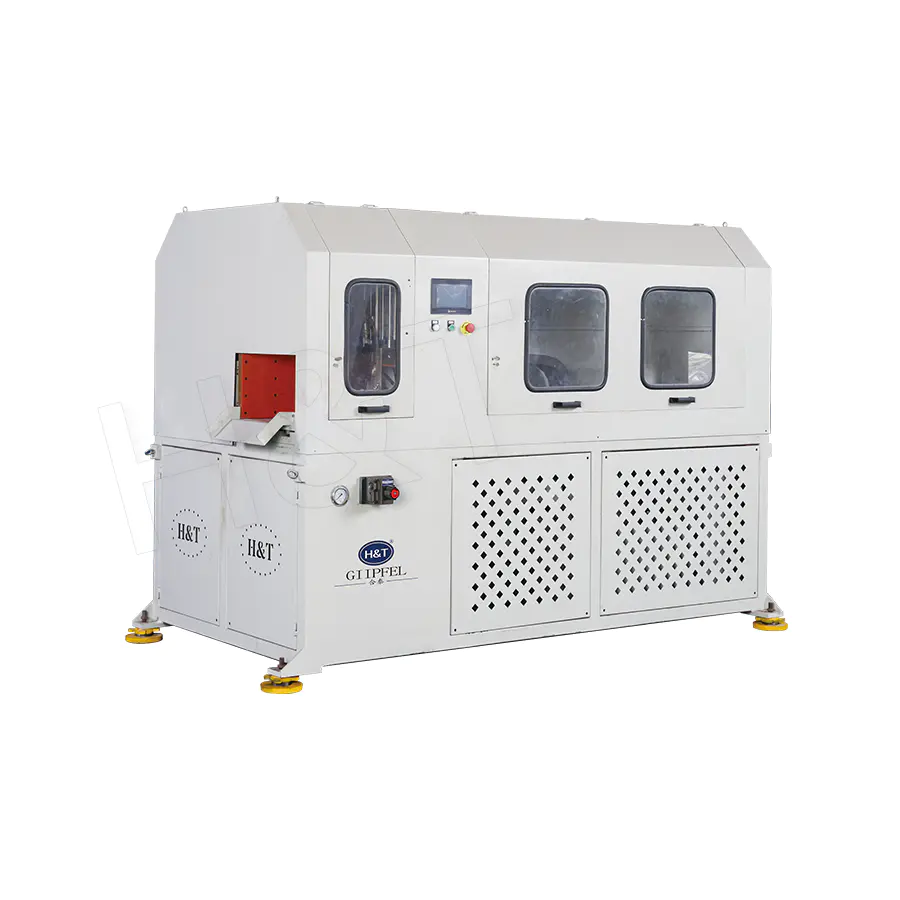

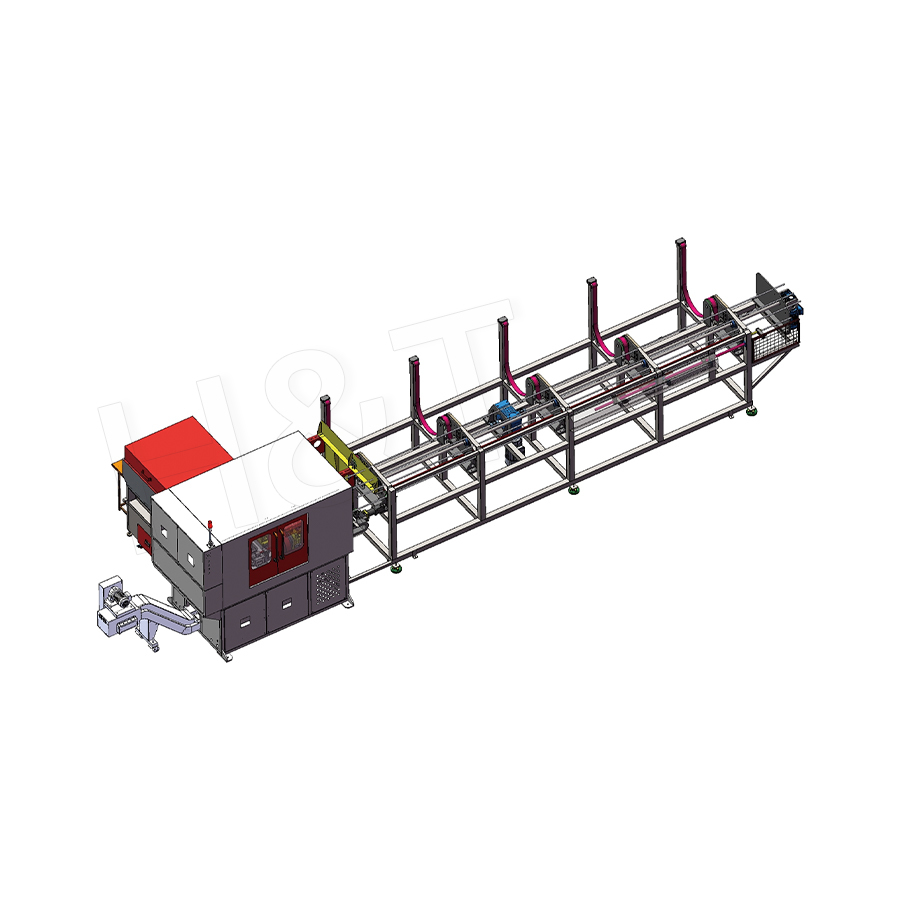

Serije za rezanje i skošenje cijevi
Ova serija uključuje kružne pile za metal (poluautomatske i potpuno automatske), hladne pile i integrirane linije za rezanje i skošenje koje režu cijevi na precizne duljine i istovremeno pripremaju krajeve za zavarivanje, narezivanje navoja ili montažu. Točnost rezanja ±0,05 mm i skošenje prema standardnim geometrijama pripreme za zavarivanje (kao što je kosina od 37,5° prema ASME B16.25) standardne su mogućnosti ove serije.

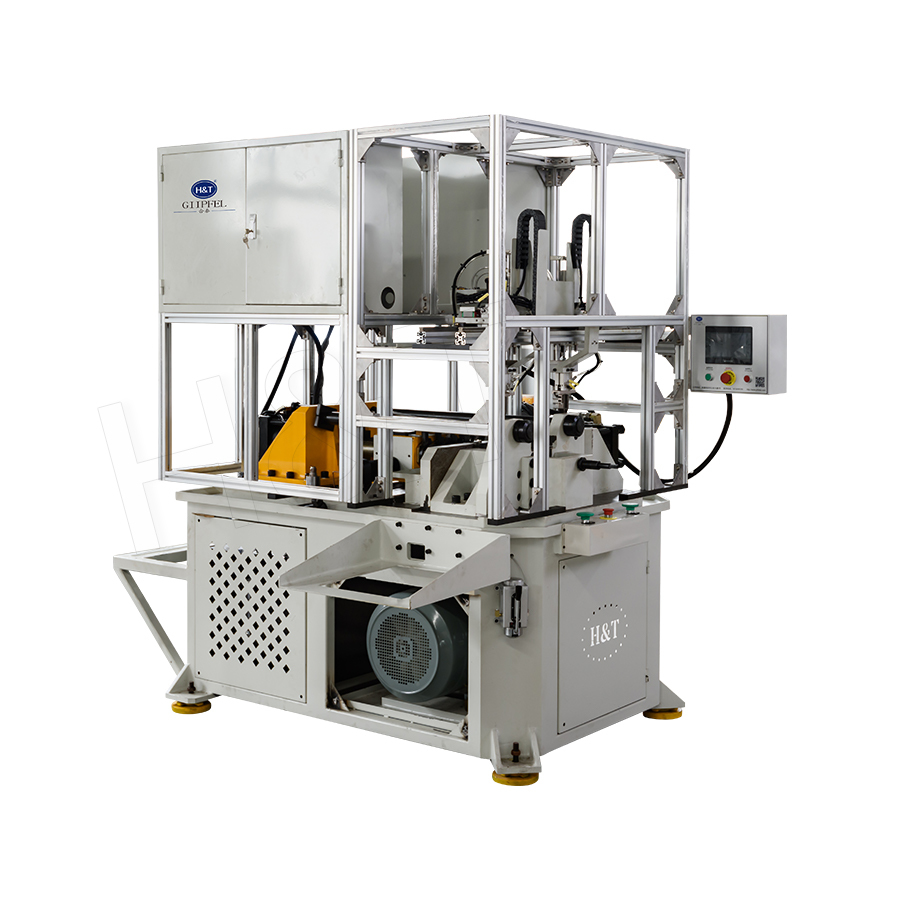

Serija oblikovanja kraja cijevi
Strojevi za oblikovanje krajeva šire, smanjuju, širiju, zupčaju ili pritisne cijevi u specifične geometrije potrebne za spojeve koji se utiču, kompresijske spojeve, hidrauličke spojke i konstrukcijske spojeve. Jednotaktni hidraulički oblikovani krajevi mogu završiti operaciju oblikovanja u manje od 3 sekunde po kraju cijevi , omogućujući proizvodnju velikih količina automobilskih komponenti fluidnih vodova i HVAC priključaka.

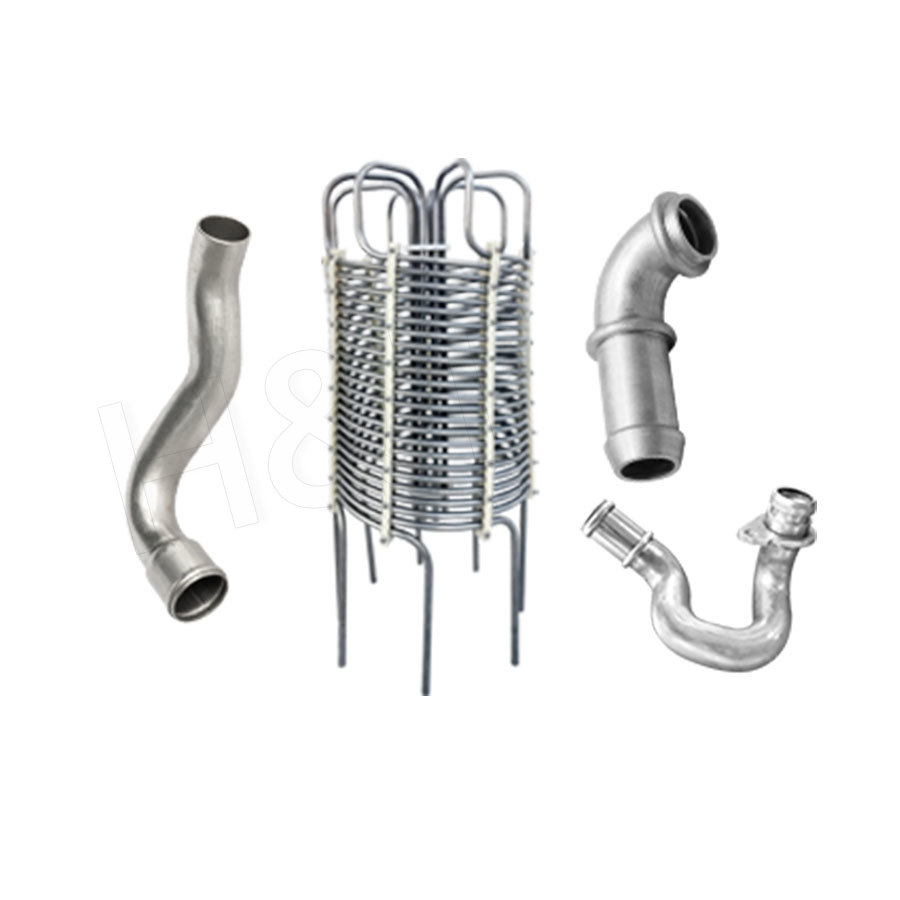

Proizvodnja preciznih cijevnih spojeva
Ova specijalizirana kategorija pokriva strojeve namijenjene proizvodnji preciznih priključaka - koljena, T-krakova, reduktora, spojnica i spojnica - koji povezuju dijelove cijevi u tekućinskim, plinskim i strukturnim sustavima. Ovi strojevi kombiniraju mogućnosti hladnog oblikovanja, dubokog izvlačenja, valjanja navoja i inspekcije za proizvodnju fitinga koji zadovoljavaju standarde dimenzija kao što su ISO 4200, ASME B16.9 i DIN 2605.
Ključne prednosti modernih CNC strojeva za obradu cijevi
| Prednost | Praktična korist | Tipično povećanje performansi |
|---|---|---|
| CNC servo upravljanje | Ponovljiva preciznost tijekom cijele proizvodnje | Ponovljivost dimenzija ±0,05–0,1 mm |
| Pohrana i opoziv programa | Brza promjena između vrsta dijelova | Promjena za 5–15 minuta u odnosu na satove ručno |
| In-line automatizacija | Kontinuirana proizvodnja bez ljudske posade | 60–80% smanjenje izravnog poroda |
| Integrirano rezanje i oblikovanje | Manje koraka rukovanja, manje oštećenja među procesima | 20–40% smanjenje WIP inventara |
| Upravljanje toplinom i vibracijama | Sprječava toplinsku deformaciju reznih površina | Rezovi bez srha, produžen vijek trajanja alata |
Kako radi tipična linija za obradu cijevi
Potpuni radni tijek obrade cijevi integrira više kategorija strojeva u nizu:
- Unos sirovina: Ravne cijevi ili zavojnice ubacuju se u liniju preko dodavača snopova ili odmotavača; sustav automatizacije odvaja i usmjerava pojedinačne cijevi za daljnju obradu.
- Rezanje na duljinu: Cijevi prolaze kroz seriju rezanja — automatska kružna pila ili hladna pila — gdje se režu na programirane duljine s točnošću od ±0,05 mm i istovremeno skosavaju na jednom ili oba kraja.
- Formiranje kraja: Rezane cijevi prenose se u strojeve za oblikovanje krajeva gdje se krajevi cijevi šire, smanjuju, raširuju ili zaobljuju u skladu s geometrijom spoja potrebnom za konačno sastavljanje.
- Savijanje (ako je potrebno): Za komponente koje zahtijevaju zakrivljenu geometriju - ispušne cijevi, hidrauličke vodove, HVAC veze - cijevi prolaze kroz CNC jednoglave ili dvoglave strojeve za savijanje koji izvode programirane 3D putanje savijanja. Globalno tržište za ovu opremu značajno je naraslo, s CNC strojevima za savijanje cijevi iz Kine koji su sada široko prihvaćeni od strane proizvođača diljem Europe, Sjeverne Amerike i jugoistočne Azije zbog njihove kombinacije preciznosti, pouzdanosti i konkurentnih cijena.
- Inspekcija i izlaz: Gotove komponente prolaze kroz dimenzionalnu provjeru (lasersko mjerenje ili go/no-go mjerenje) i skupljaju se, broje i pakiraju za isporuku ili prijenos do stanice za zavarivanje ili montažu.
Industrije koje ovise o strojevima za obradu cijevi
- Proizvodnja automobila: Ispušni sustavi, vodovi za gorivo i kočnice, konstrukcijske cijevi šasije, priključci klima uređaja i komponente zaštitnog kaveza zahtijevaju veliku količinu, preciznu obradu cijevi — jedna platforma vozila može zahtijevati 150–300 pojedinačnih komponenti cijevi
- HVAC i hlađenje: Bakrene i aluminijske cijevi za savijanje, proširenje i spojni sklop za klima uređaje i zavojnice izmjenjivača topline; potrebe za količinom u ovom sektoru često premašuju milijune cijevnih komponenti godišnje u jednoj tvornici
- Aerospace: Hidrauličke cijevi od titana i visokolegiranog čelika, vodovi sustava goriva i strukturni profili zahtijevaju najveću preciznost i potpunu sljedivost materijala
- Medicinski uređaji: Cijevi od nehrđajućeg čelika i titana za kirurške instrumente, opremu za endoskopiju i sustave za uvođenje implantata koji zahtijevaju izuzetno fine tolerancije i obradu kompatibilnu s čistim sobama
- Energija i nafta i plin: Procesni cjevovodi, instrumentacijske cijevi i podmorski hidraulični vodovi koji zahtijevaju sposobnost velikog promjera i kompatibilnost sa specijalnim legurama
- Namještaj i konstrukcija: Strukturni šuplji profili, sustavi rukohvata i profili arhitektonskih cijevi izrezani, ukošeni i oblikovani za izravnu montažu
Odabir pravog stroja za obradu cijevi: ključni kriteriji
Materijal cijevi i raspon promjera
Svaki stroj za obradu cijevi je ocijenjen za određenu vrstu materijala i raspon vanjskog promjera. Ugljični čelik, nehrđajući čelik, aluminij, bakar i titan imaju različitu tvrdoću, duktilnost i karakteristike opruge koje određuju potrebnu silu stroja, specifikaciju alata i parametre procesa. Potvrdite da bilo koji stroj koji se razmatra pokriva cijeli raspon promjera i debljine stijenke vaše trenutne i kratkoročne planirane proizvodnje prije kupnje.
Obujam proizvodnje i zahtjevi vremena ciklusa

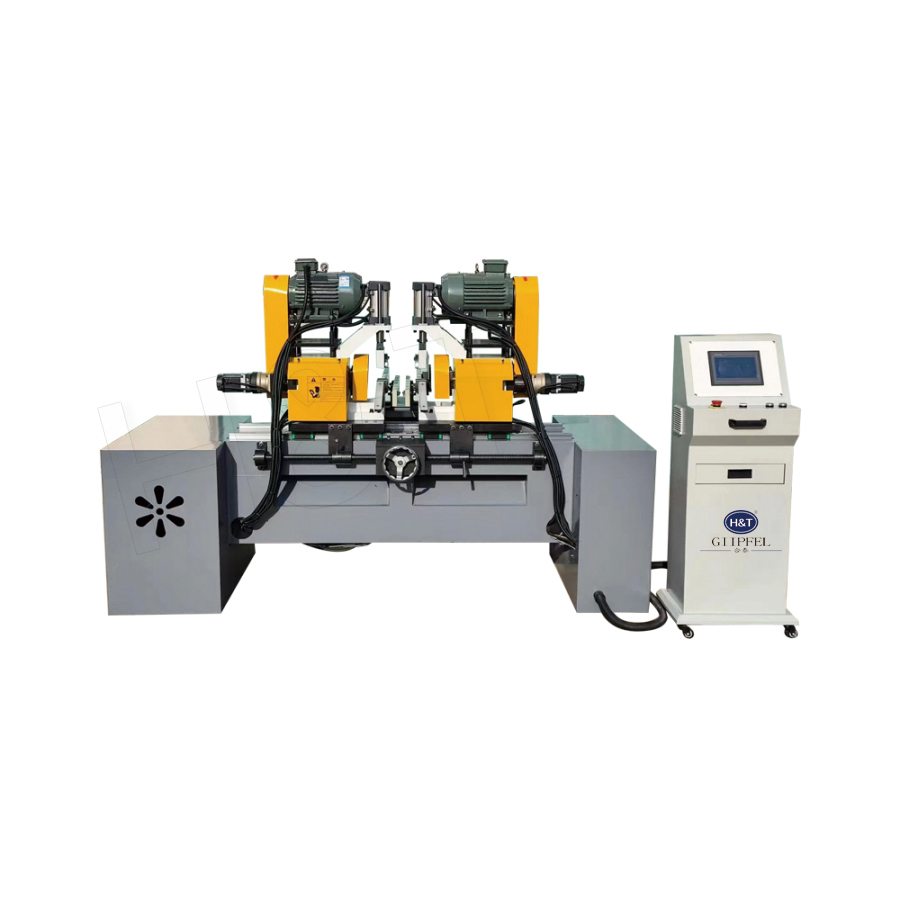

Uskladite vremensko trajanje ciklusa stroja s vašim potrebnim dnevnim učinkom. Na primjer, dvoglavi stroj za skošenje obrađuje oba kraja cijevi istovremeno 5–8 sekundi po dijelu proizvodi 400–700 dijelova na sat — pogodno za godišnje količine od nekoliko milijuna dijelova godišnje. Za manje količine s čestim promjenama proizvoda, stroj s jednom glavom s bržim i jednostavnijim postavljanjem može pružiti bolju ukupnu produktivnost unatoč manjoj vršnoj propusnosti.
Razina automatizacije i integracijski zahtjevi
Uzmite u obzir ne samo sam stroj, već i njegovu povezanost s uzvodnom i nizvodnom opremom. CNC strojevi za obradu cijevi trebali bi podržavati standardne industrijske komunikacijske protokole (npr. Ethernet/IP, PROFINET ili OPC-UA) za integraciju s tvorničkim MES sustavima i robotskim rukovanjem. Strojevi koji ne mogu komunicirati sa susjednom opremom zahtijevaju ručne korake prijenosa koji postaju uska grla u inače automatiziranim linijama.
Za kupce koji procjenjuju mogućnosti nabave, sektor CNC strojeva za savijanje cijevi u Kini značajno je sazrio tijekom prošlog desetljeća. Vodeći kineski proizvođači sada proizvode strojeve koji zadovoljavaju ili premašuju međunarodna mjerila točnosti i pouzdanosti, nude potpuni HMI i dokumentaciju na engleskom jeziku i pružaju globalnu podršku nakon prodaje — što ih čini praktičnim izborom za timove za nabavu koji traže sposobnu opremu po 30–50% nižoj kapitalnoj cijeni od ekvivalentnih strojeva proizvedenih na zapadu.
Cijena alata i fleksibilnost promjene
Za proizvodna okruženja sa širokim asortimanom proizvoda, trošak i vrijeme izmjene alata jednako su važni kao i trošak jedinice stroja. Sustavi alata koji se brzo mijenjaju, standardizirana sučelja alata i velike ugrađene programske biblioteke minimiziraju efektivnu cijenu po broju dijela u okruženjima mješovite proizvodnje.
Često postavljana pitanja o strojevima za obradu cijevi
Koja je razlika između NC i CNC strojeva za obradu cijevi?
NC (numeričko upravljanje) strojevi koriste upravljanje otvorenom petljom gdje se izdaju naredbe za pogonske osi bez verifikacije povratne informacije o položaju u stvarnom vremenu. CNC (Computer Numerical Control) strojevi koriste servo kontrolu zatvorene petlje koja kontinuirano uspoređuje naređene položaje sa stvarnim povratnim informacijama kodera i ispravlja odstupanja u stvarnom vremenu. U praksi, CNC strojevi isporučuju strože tolerancije, bolju kompenzaciju povratnog povrata, mogućnost 3D simulacije putanje i bilježenje podataka za sljedivost kvalitete — što ih čini standardom za preciznu izradu cijevi.
Može li jedna proizvodna linija obraditi više promjera cijevi i materijala?
Da, s odgovarajućim setovima alata. Većina CNC strojevi za obradu cijevi dizajnirani su s podesivim učvršćenjima, izmjenjivim alatima i programabilnim parametrima koji omogućuju obradu niza promjera cijevi i materijala na istom stroju. Ključni zahtjev je da svi proizvodi unutar predviđenog raspona budu unutar nazivnog kapaciteta stroja za OD, debljinu stjenke i tvrdoću materijala. Promjena između veličina cijevi obično traje 15–45 minuta za vještog operatera na dobro dizajniranom CNC stroju.
Koliko je važno upravljanje rashladnom tekućinom u operacijama rezanja cijevi?
Upravljanje rashladnim sredstvom ključno je za kvalitetu rezanja i vijek trajanja alata. Rezanje bez odgovarajuće rashladne tekućine stvara toplinu koja stvrdnjava ili oksidira površinu reza, stvara neravnine koje zahtijevaju dodatne operacije skidanja srha i dramatično smanjuje vijek trajanja oštrice pile — često za faktor 3-5 puta u usporedbi s pravilno ohlađenim rezanjem. Moderne automatske kružne pile koriste uljnu maglu ili sustave rashladnog sredstva topljivog u vodi s automatskim nadzorom koncentracije za održavanje optimalnih uvjeta rezanja tijekom proizvodnog ciklusa.
Koje je održavanje ključno za održavanje točnosti strojeva za obradu cijevi tijekom vremena?
Najvažniji zadaci održavanja u svim kategorijama strojeva za obradu cijevi su: redovito podmazivanje vodilica i pogonskih mehanizama (sprječavanje zanošenja pozicioniranja), praćenje kvalitete hidrauličke tekućine (kontaminacija tekućine primarni je uzrok kvarova hidrauličkog sustava u strojevima za savijanje i oblikovanje krajeva), provjera alata prije svake proizvodne serije (istrošeni alat proizvodi dijelove izvan tolerancije koji se možda neće otkriti do nizvodne montaže) i periodična geometrijska montaža kalibracija korištenjem precizne mjerne opreme za provjeru ostaju li osi stroja unutar specifikacije.
Budući smjer strojeva za obradu cijevi
Industrija strojeva za obradu cijevi brzo se razvija u tri smjera koji će definirati sposobnost opreme tijekom sljedećeg desetljeća:
- Potpuna automatizacija gašenja svjetla: Integracija suradničkih robota (kobota) za utovar i istovar cijevi, u kombinaciji s vizualno vođenim sustavima inspekcije kvalitete, omogućuje potpuno rad bez ljudske posade preko noći — mogućnost koja je već implementirana u vodećim pogonima za proizvodnju automobilskih cijevi
- Digitalni blizanac i simulacija procesa: Prije nego što se nova cijevna komponenta preda u fizičku proizvodnju, digitalni dvostruki softver simulira kompletan slijed oblikovanja i savijanja kako bi potvrdio da je komponenta proizvodljiva, identificira potencijalne zone sudara i optimizira sekvencu gibanja osi za minimalno vrijeme ciklusa
- Prediktivno održavanje omogućeno za IoT: Senzori na ključnim komponentama stroja (hidraulički tlak, struja motora, vibracije, temperatura) šalju podatke u stvarnom vremenu platformama za analitiku u oblaku koje identificiraju kvarove u razvoju prije nego što prouzrokuju neplanirane zastoje — prebacujući održavanje s reaktivnog na prediktivno i smanjujući neplanirane zastoje za do 30–50% u ustanovama za rano usvajanje
