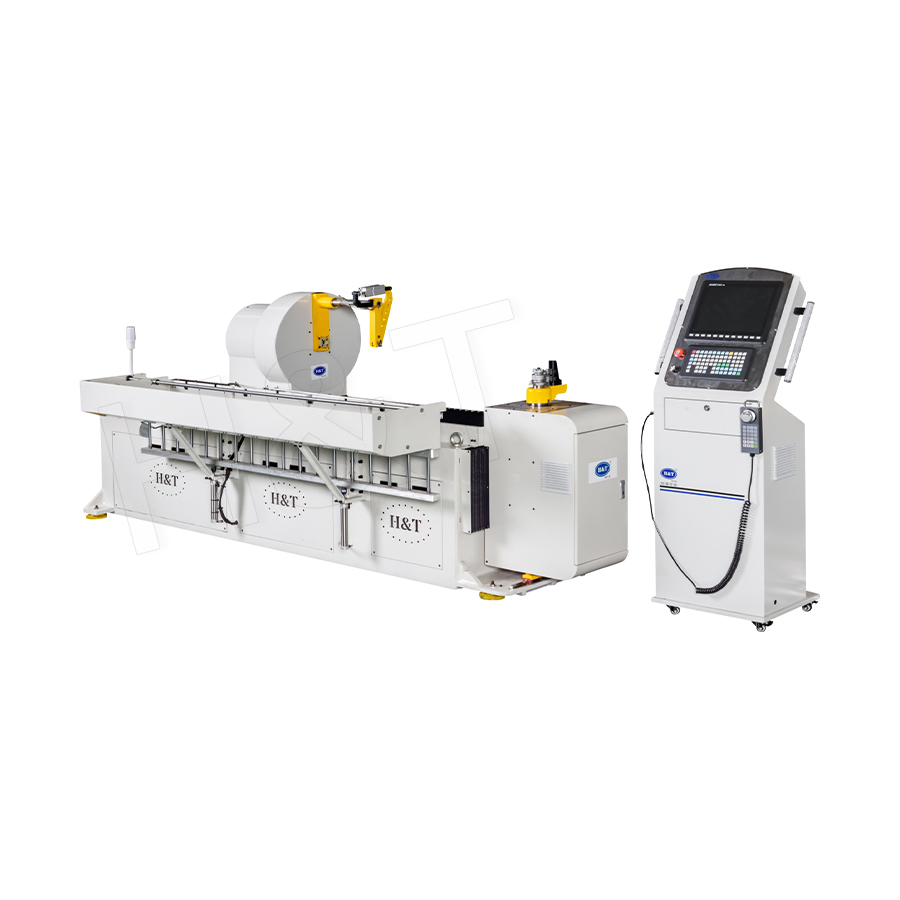

Stroj za savijanje žice — također se naziva i oblikovanje žice, stroj za savijanje čelične žice ili oblikovanje željezne žice — industrijski je proizvodni proces u kojem se metalna žica (čelik, nehrđajući čelik, bakar, željezo, aluminij ili žica od posebne legure) oblikuje u unaprijed definirane 2D ili 3D konfiguracije pomoću automatiziranih ili poluautomatiziranih strojeva za savijanje. Ovi strojevi koriste servo pokretane glave za savijanje, rotirajuće ruke i precizne mehanizme za uvlačenje žice za proizvodnju kuka, prstenova, nosača, opruga, rešetki, okvira, kopči i složenih prostornih oblika od zaliha namotane žice u brzim, kontinuiranim i ponovljivim proizvodnim ciklusima.
Strojevi za savijanje žice kreću se od jednostavnih 2D ekscentričnih jedinica za ravne oblike žice do potpuno CNC-kontroliranih 3D višeosnih sustava sposobnih za proizvodnju složenih prostornih oblika s Neograničena rotacija od 360° glave za savijanje. Vrhunski CNC strojevi za savijanje žice mogu to učiniti 30–120 operacija savijanja u minuti , što ih čini ključnim u proizvodnji velikih količina za automobilsku, građevinsku industriju, industriju kućanskih proizvoda, poljoprivredu i elektroniku.
Kako radi stroj za savijanje cijevi
Proces stroja za savijanje cijevi uključuje niz precizno koordiniranih operacija koje izvode osnovni mehanički i kontrolni sustavi stroja:
- Ispravljanje žice: Žica dovedena iz namotaja prolazi kroz ravnalo s više valjaka koji uklanja zaostalu zakrivljenost svitka, isporučujući ravnu žicu bez napetosti do glave za savijanje. Pritisak valjka za ravnanje je podesiv za različite promjere žice i materijale.
- Servo kontrolirano dodavanje žice: Servo pokretana jedinica za uvlačenje s potisnim valjkom pomiče žicu u precizno programiranim koracima između operacija savijanja. Točnost duljine dovoda od ±0,1 mm je standard na CNC sustavima, izravno određujući duljine ravnih segmenata gotovog dijela.
- Rad glave za savijanje: Glava za savijanje—koja drži klin za savijanje i alat za okretanje—okreće se za programirani kut oko žice, prisiljavajući je da se savija na kontaktnoj točki. Na 2D strojevima glava rotira u fiksnoj ravnini. Na 3D strojevima, glava za savijanje također se može okretati oko uzdužne osi žice (B-os), omogućujući savijanje u bilo kojem smjeru u 3D prostoru.
- Rezanje: Nakon posljednjeg savijanja, integrirana jedinica za rezanje (leteće škare ili giljotinski rezač) odvaja gotovi dio od dovoda žice. Rezanje je sinkronizirano sa slijedom savijanja pomoću CNC kontrolera, održavajući preciznu ukupnu duljinu dijela.
- pražnjenje: Gotovi dijelovi padaju u spremnik za prikupljanje ili ih uzima robot ili transportna traka za daljnju obradu (zavarivanje, premazivanje, sastavljanje).
2D stroj za savijanje cijevi u odnosu na 3D stroj za savijanje cijevi
Razlika između mogućnosti 2D i 3D stroja za savijanje cijevi temeljna je za odabir stroja i dizajn dijelova:
| Značajka | 2D stroj za savijanje cijevi | 3D stroj za savijanje cijevi |
|---|---|---|
| Savijte ravnine | Samo jedan avion | Više ravnina (rotacija od 360°) |
| Tipični dijelovi | Ravne kopče, ravne konzole, prstenovi | 3D kuke, opruge, prostorni okviri, korpe |
| Cijena stroja | Niže | viši |
| Složenost programiranja | Jednostavno (X, Y, kut) | Kompleks (X, Y, Z, B-os, kut) |
| Sloboda geometrije dijelova | Ograničeno na ravne oblike | Neograničena prostorna geometrija |
| Brzina (uobičajena) | 60–120 zavoja/min | 30–80 zavoja/min |
Podesivi parametri i fleksibilnost upravljanja
Moderni CNC strojevi za savijanje žice pružaju sveobuhvatnu kontrolu parametara, omogućujući istom stroju da rukuje širokim rasponom promjera žice, materijala i geometrije dijelova bez mehaničkog ponovnog opremanja:
- Kut savijanja: Programabilno od 1° do 360° po koraku savijanja. Faktori kompenzacije povratnog povrata pohranjuju se po materijalu i promjeru žice, automatski prilagođavajući programirani kut za postizanje ciljane geometrije nakon elastičnog oporavka.
- Brzina savijanja: Servo kontrolirana brzina glave za savijanje je podesiva od spore (za uska savijanja tvrdih materijala) do brze (za jednostavna savijanja duktilne žice). Varijabilna brzina unutar programa jednog dijela optimizira vrijeme ciklusa bez opasnosti od površinskih oznaka ili pucanja.
- Duljina dodavanja žice: Svaki korak napredovanja definira duljinu ravnog segmenta prije sljedećeg zavoja. Povećanja mogu varirati od 0,1 mm do nekoliko metara u programu jednog dijela, koji uključuje dijelove od minijaturnih spojnica do velikih okvira namještaja.
- Radijus savijanja: Promjer klina za savijanje određuje unutarnji radijus savijanja. Setovi klinova za brzu izmjenu omogućuju prebacivanje radijusa između programa izrade dijelova bez produljenih zastoja.
- Rotacija osi B (3D strojevi): Kut ravnine savijanja u odnosu na os žice može se programirati po koraku savijanja, omogućujući da uzastopna savijanja budu usmjerena u bilo kojem smjeru u 3D prostoru.
Integrirane pomoćne funkcije
Stroj za savijanje cijevi strojevi su često opremljeni pomoćnim jedinicama za obradu koje ih pretvaraju u cjelovite proizvodne ćelije od žice do gotovih dijelova, eliminirajući potrebu za odvojenim nizvodnim operacijama:
- Jedinica za rezanje: Leteće škare ili giljotinski rezač reže žicu na programiranim pozicijama. Sila rezanja i razmak oštrice prilagođeni su za svaki promjer žice i materijal kako bi se osigurale rezne površine bez srha.
- Jedinica za skošenje: Priključci za skošenje krajeva skidaju srh i skosavaju krajeve odrezane žice u liniji, što je ključno za sigurnost i kvalitetu montaže u komponentama kao što su okviri medicinskih uređaja i oblici žice za posluživanje hrane.
- Jedinica za zavarivanje: Moduli za otporno ili lasersko točkasto zavarivanje mogu spojiti krajeve žica ili križanja žica u liniji, proizvodeći zatvorene prstenove, rešetke ili strukture košara bez posebne stanice za zavarivanje.
- Utiskivanje i označavanje: Inline valjci za utiskivanje ili jedinice za lasersko označavanje primjenjuju brojeve dijelova, šifre datuma ili ukrasne uzorke na žičane površine tijekom ciklusa oblikovanja, podržavajući sljedivost i diferencijaciju proizvoda.
- Automatsko namotavanje i slaganje: Za proizvodnju velikih količina, integrirane jedinice za namotavanje ili slaganje skupljaju gotove dijelove u organizirane svežnjeve, spremne za pakiranje ili daljnje premazivanje, bez ručnog rukovanja.
Materijali žice i rasponi promjera
Strojevi za savijanje cijevi dostupni su u konfiguracijama koje pokrivaju promjere žice od žice s preciznošću ispod milimetra do teške konstrukcijske žice:
- Žica od ugljičnog čelika (Q195, Q235, SAE 1006–1065): Najčešći supstrat. Vlačna čvrstoća od 350 N/mm² (meka žica) do 1.500 N/mm² (tvrdo vučena žica) zahtijeva vrlo različite sile savijanja—odabir stroja mora biti ocijenjen za najtvrđi materijal u proizvodnoj mješavini.
- Žica od nehrđajućeg čelika (302, 304, 316): Veća stopa opruge i otvrdnjavanja od ugljičnog čelika. Koristi se u opremi za preradu hrane, medicinskim uređajima i pomorskim aplikacijama. Obično zahtijeva 15–25% veći povratni pregib kompenzacija u usporedbi s ekvivalentnom žicom od ugljičnog čelika.
- Bakrena i mesingana žica: Izvrsna rastezljivost omogućuje uska savijanja i složene 3D oblike. Uobičajeno u električnim komponentama, ukrasnim predmetima i rebrima izmjenjivača topline. Mala sila oblikovanja odgovara konfiguracijama lakih strojeva.
- Aluminijska žica: Koristi se u oblicima žice za pakiranje, automobilsku i svemirsku industriju. Zahtijeva polirane kontaktne površine alata kako bi se spriječilo površinsko grebanje koje bi moglo izazvati pukotine uslijed zamora.
Standardni raspon kapaciteta stroja: promjeri žice od Ø0,3 mm (precizni minijaturni) do Ø20 mm (teške konstrukcije) , ovisno o klasi stroja i ocjeni okvira.
Primjene u industriji
Konstrukcija i ojačanje
Armaturne šipke, armaturne spone za beton i konstrukcijske žičane mreže su među najobimnijim primjenama strojeva za savijanje žice. Automatizirani 2D strojevi za savijanje cijevi proizvode uzengije standardnih veličina (kvadratne, pravokutne, poligonalne) brzinom od 1000–3000 komada na sat , daleko nadmašujući produktivnost ručnog savijanja i s nula varijacija veličine između dijelova.
Automobilske komponente
Opruge okvira sjedala, nosači naslona za glavu, torzijske šipke poklopca prtljažnika, okviri metlica brisača i kuke za vješalice ispušnih plinova proizvode se na 2D i 3D strojevima za savijanje cijevi u automobilskim pogonima Tier-1 i Tier-2. Složeni 3D opružni sklopovi sjedala s višestrukim prostornim zavojima proizvode se na 15–40 dijelova u minuti na višeosnim CNC savijačima žice, zamjenjujući dugotrajne operacije ručnog oblikovanja.
Kućanski proizvodi i namještaj
Okviri kolica za kupnju, košare za police za posuđe, žičane police, rešetke za roštilj i vješalice proizvodi Tube Bending Machine. Kombinacija inline zavarivanja i savijanja na CNC centrima za oblikovanje žice omogućuje proizvodnju složenih struktura žičane košare od jedne žice u jednom strojnom ciklusu, bez potrebe za ručnim sastavljanjem.
Medicinski uređaji i precizne komponente
Ortopedske fiksacijske žice, kirurški retraktori, okviri stentova i precizni opružni kontakti za elektroničke konektore zahtijevaju dimenzijske tolerancije ±0,05–±0,1 mm na žicama promjera 0,3–3 mm. CNC 3D strojevi za savijanje cijevi s povratnom informacijom o položaju zatvorene petlje i pregledom temeljenim na viziji postižu te tolerancije brzinama kojima se ručno oblikovanje ne može približiti.
Uobičajena pitanja o stroju za savijanje žice
Koliki je najveći kut savijanja koji se može postići u jednom koraku?
Većina strojeva za savijanje žice može se saviti do 180° u jednom koraku , a neke specijalizirane glave okreću se do 360° kako bi formirale potpune prstenove ili zavojnice u jednom pokretu. Za zavoje veće od 180° gdje geometrija sprječava rotaciju glave izvan te točke, žica se može premjestiti (rotacija B-osi) kako bi se približila preostalom kutu iz suprotnog smjera.
Kako se upravlja oprugom u stroju za savijanje žice?
Opruga u stroju za savijanje žice ovisi o materijalu, promjeru i temperamentu žice. CNC sustav pohranjuje vrijednosti korekcije povratnog povrata po kombinaciji materijala/promjera i automatski prekomjerno savija prema iznosu kompenzacije. Za tvrdo vučenu čeličnu žicu, opružni povrat može biti 5°–15° po zavoju od 90° ; za žarenu bakrenu žicu, obično je ispod 2°. Redovita probna provjera savijanja prilikom mijenjanja partija žice osigurava da pohranjene korekcije ostanu točne.
Može li stroj za savijanje žice obraditi prethodno premazanu ili obojenu žicu?
Da, pod uvjetom da su kontaktne površine alata polirane i da su parametri savijanja (brzina, radijus) optimizirani kako bi se minimalizirao površinski stres na premazu. Žica obložena PVC-om, pocinčana žica i žica obložena epoksi smolom redovito se obrađuju na savijačicama žice s odgovarajućim dizajnom alata. Međutim, zavoji malog radijusa na žici s debelim premazom mogu uzrokovati pucanje premaza na ekstradosima zavoja — radijus od najmanje 3× promjer žice preporučuje se za prethodno obloženu žicu radi održavanja cjelovitosti premaza.
