Stroj za lasersko rezanje je toplinski postupak uklanjanja materijala koji fokusira visokoenergetsku lasersku zraku na površinu obratka, lokalno topeći, isparavajući ili izgarajući kroz materijal unutar milisekundi. Visokotlačni pomoćni plin - kisik, dušik ili komprimirani zrak - izbacuje rastaljeni ili ispareni materijal iz proreza, ostavljajući čist, precizno oblikovan rub reza. Budući da je cijela operacija kontrolirana CNC-om, rezna glava prati bilo koju programiranu 2D putanju ili 3D konturu bez kontakta s alatom, bez mehaničke sile na dijelu i s uskim širinama zareza kao 0,1 mm .
Današnje instalacije strojeva za lasersko rezanje kreću se od kompaktnih 1,5 kW laserskih sustava s vlaknima za radnje tankih limova do portalnih strojeva od 30 kW koji mogu rezati ugljični čelik do 40 mm debljine u proizvodnim okruženjima. Kombinacija preciznosti, brzine i svestranosti materijala ove tehnologije učinila ju je dominantnim postupkom rezanja za profiliranje ravnih limova na globalnoj razini, s globalnim tržištem strojeva za lasersko rezanje procijenjenim na više od 5 milijardi USD i u stalnom je porastu kako troškovi fiber lasera nastavljaju padati.
Fizika iza stroja za lasersko rezanje
Razumijevanje interakcije laserske energije s materijalom pomaže objasniti zašto različiti materijali i debljine različito reagiraju na stroj za lasersko rezanje i zašto je odabir procesnih parametara toliko važan:
Apsorpcija energije i uloga valne duljine
Ne apsorbira se sva laserska energija usmjerena na površinu — refleksija određuje koliko se reflektira, a koliko se pretvara u toplinu. Na valnoj duljini CO₂ lasera od 10,6 µm, većina metala ima visoku refleksiju (bakar odbija preko 98%), dok nemetali učinkovito apsorbiraju. Na valnoj duljini vlaknastog lasera od 1,06 µm, upijanje metala znatno je veće: čelik upija 35-40% , nehrđajući čelik 40–50% , pa čak i bakar apsorbira približno 5–10% — dovoljno za pouzdano rezanje s dovoljnom snagom lasera. Ova prednost valne duljine je razlog zašto su vlaknasti laseri istisnuli CO₂ lasere za rezanje metala.
Položaj fokusa i njegov učinak na kvalitetu rezanja
Položaj žarišne točke u odnosu na površinu materijala izravno kontrolira širinu zareza i kvalitetu reza. Za tanke ploče ( ispod 3 mm ), fokus se obično postavlja na ili malo iznad gornje površine kako bi se maksimizirala gustoća snage na točki početnog ulaska materijala. Za deblju ploču fokus je postavljen 1/3 do 1/2 debljine materijala ispod gornje površine , osiguravajući da laserska zraka održava dovoljan intenzitet kroz punu dubinu materijala. Neispravan položaj fokusa jedan je od najčešćih uzroka grubih reznih površina i prekomjernog stvaranja trošarine.
Brzina rezanja i gustoća snage
Za zadanu snagu lasera i debljinu materijala postoji optimalan prozor brzine rezanja. Presporo: višak unosa topline uzrokuje prošireni zarez, povećani ZUT i ponovno skrutnutu šljaku. Prebrzo: nedovoljno energije topi punu debljinu, stvarajući nepotpune rezove ili grube brazde na površini reza. 6 kW laserski stroj za rezanje vlakana od 6 mm ugljičnog čelika s kisikom obično radi optimalno na 3,5–5,5 m/min ; izlazak iz ovog prozora za 20% značajno degradira kvalitetu rubova.
Smjernice za stroj za lasersko rezanje specifične za materijal
| Materijal | Preporučeni pomoćni plin | Maksimalna debljina (6 kW vlakno) | Ključno razmatranje |
|---|---|---|---|
| Ugljični čelik | O₂ (brzina) ili N₂ (kvaliteta) | 25–30 mm | O₂ reže brže; N₂ daje rub bez oksida |
| Nehrđajući čelik | N₂ (99,999% čistoća) | 20–25 mm | N₂ visoke čistoće sprječava promjenu boje rubova |
| Aluminijska legura | N₂ ili komprimirani zrak | 15–20 mm | Visoka refleksija zahtijeva veliku vršnu snagu |
| Bakar/mjed | O₂ ili N₂ | 6–10 mm | Samo fiber laser; potrebna zaštita od povratnog odraza |
| Akril / plastika | Komprimirani zrak ili N₂ | 25–50 mm (CO₂) | poželjan CO2; opasnost od požara s O₂ |
Ekonomika stroja za lasersko rezanje: Analiza cijene po dijelu
Razumijevanje stvarne strukture troškova Stroj za lasersko rezanje pomaže proizvođačima u procjeni povrata ulaganja u usporedbi s alternativnim procesima i optimiziranju operativnih odluka:
Komponente primarnog troška
- Amortizacija stroja: Stroj za lasersko rezanje vlakana srednjeg dometa od 6 kW (stol 3000 × 1500 mm) obično košta 200 000–350 000 USD. Amortizira se tijekom 10 godina pri 4000 radnih sati godišnje, trošak amortizacije je otprilike 5–9 USD po radnom satu .
- Trošak energije: Stroj od 6 kW troši približno 15-20 kW ukupno (uključujući hladnjak, kompresor, ekstrakciju). Trošak energije iznosi 0,12 USD/kWh 1,80–2,40 USD po satu — znatno niže od rezanja plazmom pri ekvivalentnoj snazi.
- Cijena pomoćnog goriva: Dušik pod visokim tlakom (12–20 bara) najveći je potrošni trošak za rezanje nehrđajućeg čelika i aluminija. Stroj od 6 kW za rezanje nehrđajućeg čelika od 3 mm s dušikom troši otprilike 30–50 m³/sat ; pri 0,15–0,25 USD/m³ (rasuti dušik), to je 4,50–12,50 USD po satu. Rezanje ugljičnog čelika kisikom košta približno 10x manje po satu u potrošnji plina.
- Održavanje mlaznice i leće: Mlaznice za rezanje (5–15 USD svaka) obično traju 8–40 sati rezanja, ovisno o materijalu. Zaštitne leće (50–200 USD) traju 200–500 sati. Ovi troškovi potrošnog materijala su obično 1–3 USD po radnom satu .
Učinkovitost gniježđenja kao poluga troškova
Za stroj za lasersko rezanje lima trošak materijala obično predstavlja 60–80% ukupne cijene dijela . Softver za ugniježđivanje koji optimizira raspored dijelova na listu može povećati iskoristivost materijala sa 70% (jednostavno ručno ugniježđivanje) na 85–92% (automatizirano ugniježđivanje s upravljanjem ostacima), izravno smanjujući trošak po dijelu za 15–25% bez ikakvih promjena u samom laserskom procesu.

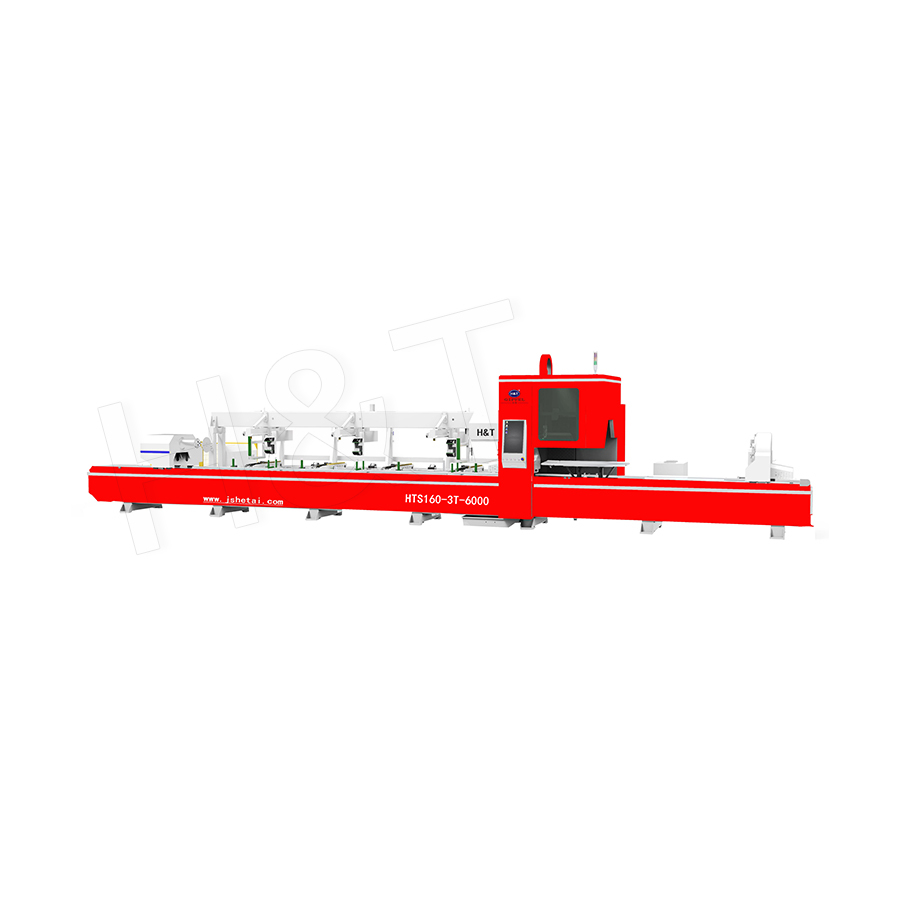

Stroj za lasersko rezanje cijevi i profila
Dok je laserski stroj za rezanje ravnih listova najčešća primjena, laserski strojevi za rezanje cijevi i profila—koji rotiraju i pomiču izradak kroz glavu za rezanje na sustavu od 4 do 6 osi—proširuju lasersku preciznost na okrugle cijevi, kvadratne presjeke, pravokutne presjeke i strukturne profile:
- Sedlasti rezovi i zglobovi: CNC rotira i pomiče cijev dok laser prati složenu zakrivljenu geometriju sedlastog reza, stvarajući precizno postavljen spoj cijev na cijev koji eliminira ručno brušenje. Točnost prilagodbe od ±0,3 mm na sedlastim rezovima smanjuje varijaciju razmaka zavara i poboljšava kvalitetu zavara na sklopovima konstrukcijskih cijevi.
- Rezanje utora i rupa: Pravokutni prorezi, okrugle rupe, duguljasti otvori i zamršeni uzorci mogu se izrezati kroz stijenku cijevi na bilo kojem mjestu duž duljine cijevi i oko njezinog opsega, omogućujući konstrukcijske elemente s ugrađenim spojnim značajkama koje bi zahtijevale zasebne operacije bušenja ili glodanja na konvencionalnoj opremi.
- Produktivnost: Stroj za lasersko rezanje cijevi može obraditi standardni strukturni dio od 6 metara s 8 operacija rezanja (rezanje po duljini 7 značajki) ispod 3 minute , u usporedbi s 15–40 minuta za ekvivalentne operacije ručnog piljenja, bušenja i brušenja.
Integracija softvera i automatizacije
Puni potencijal produktivnosti Stroj za lasersko rezanje ostvaruje se samo kada je stroj integriran s okolnim digitalnim radnim procesom:
- CAD/CAM i softver za gniježđenje: DXF ili DWG geometrija dijelova uvozi se izravno u softver za ugniježđivanje, koji automatski raspoređuje dijelove na listove, generira programe rezanja i izračunava iskorištenost materijala, težinu otpada i procijenjeno vrijeme rezanja—eliminirajući ručno programiranje i smanjujući vrijeme postavljanja posla sa sati na minute.
- Automatizirano utovar/istovar listova: Izmjenjivači paleta (pohranjuju 2–10 paleta listova) omogućuju operateru da prethodno uloži listove dok stroj reže, postižući gotovo neprekidan rad. Toranjski sustavi za skladištenje s automatiziranim robotima za rukovanje materijalom mogu podržati proizvodnja bez nadzora preko noći skladištenjem 20–50 paleta listova i automatskim ubacivanjem listova u stroj tijekom cijele noćne smjene.
- Razvrstavanje i uklanjanje dijelova: Automatizirani sustavi za razvrstavanje koriste usisne čašice ili magnetske hvataljke za podizanje izrezanih dijelova s kostura i odlaganje u označene spremnike ili pokretne trake, omogućujući potpuno automatizirani protok dijelova od neobrađenih listova do sortiranih gotovih dijelova bez intervencije operatera između poslova.
Uobičajena pitanja o stroju za lasersko rezanje
Što uzrokuje pruge (linije) na laserski izrezanom rubu?
Braze su povremene površinske oznake na površini reza uzrokovane oscilacijama u protoku taline dok je pomoćni plin izbacuje iz proreza. Na ugljičnom čeliku s kisikom, neke brazde su normalne na debljem materijalu (iznad 8 mm). Na nehrđajućem metalu i aluminiju s dušikom, brazde su znak odstupanja procesnih parametara—obično malo previsoka brzina rezanja, prenizak tlak plina ili neispravan položaj fokusa. Podešavanje ovih parametara unutar optimalnog prozora obično eliminira vidljive brazde, smanjujući zahtjeve naknadne završne obrade na nulu za većinu primjena.
Kako laserski stroj za rezanje obrađuje pocinčani ili obloženi lim?
Vruće pocinčani čelik (prevlaka Z275, sloj cinka ~20 µm) može se rezati laserom s pomoćnim plinom komprimiranim zrakom, koji pomaže u oksidaciji i izbacivanju taline bogate cinkom bez pretjeranog stvaranja dima. Prethodno obojeni (s temeljnim premazom) čelik i materijali premazani prahom također se mogu rezati, iako teški organski premazi (iznad 80 µm) mogu uzrokovati opekotine rubova i povećane zahtjeve za odvodom dima. U svim slučajevima, proces stroja za lasersko rezanje ne zahtijeva uklanjanje premaza prije rezanja—značajna prednost u odnosu na plazma i plameno rezanje, gdje je često potrebna priprema premaza.
Je li stroj za lasersko rezanje prikladan za proizvodnju malih serija i prototipa?
Da—stroj za lasersko rezanje jedan je od najekonomičnijih procesa za male serije i rad na prototipima upravo zato što ne zahtijeva težak alat. Nova geometrija dijela uvedena je učitavanjem DXF datoteke i njezinim ugniježđivanjem na list; prvi dio se može rezati unutar 10–30 minuta od prijema CAD datoteke . Nema troškova kalupa, vremena postavljanja i minimalne količine narudžbe, što stroj za lasersko rezanje čini standardnom metodom izrade prototipa za dijelove od lima u svim industrijama.
Kako treba postupati s laserski izrezanim dijelovima da se spriječi površinska kontaminacija?
Laserski izrezanim dijelovima od nehrđajućeg čelika treba rukovati čistim rukavicama ili vakuumskim podizačima kako bi se spriječila kontaminacija otisaka prstiju (prijenos željeza s otisaka prstiju uzrokuje mrlje od hrđe). Dijelovi od ugljičnog čelika rezani kisikom stvaraju tanki sloj željeznog oksida na reznom rubu koji treba ukloniti mehaničkim četkanjem ili luženjem prije bojanja ili galvanizacije. Aluminijski dijelovi rezani dušikom imaju čistu površinu bez oksida koja se može odmah anodizirati bez daljnje pripreme površine.
