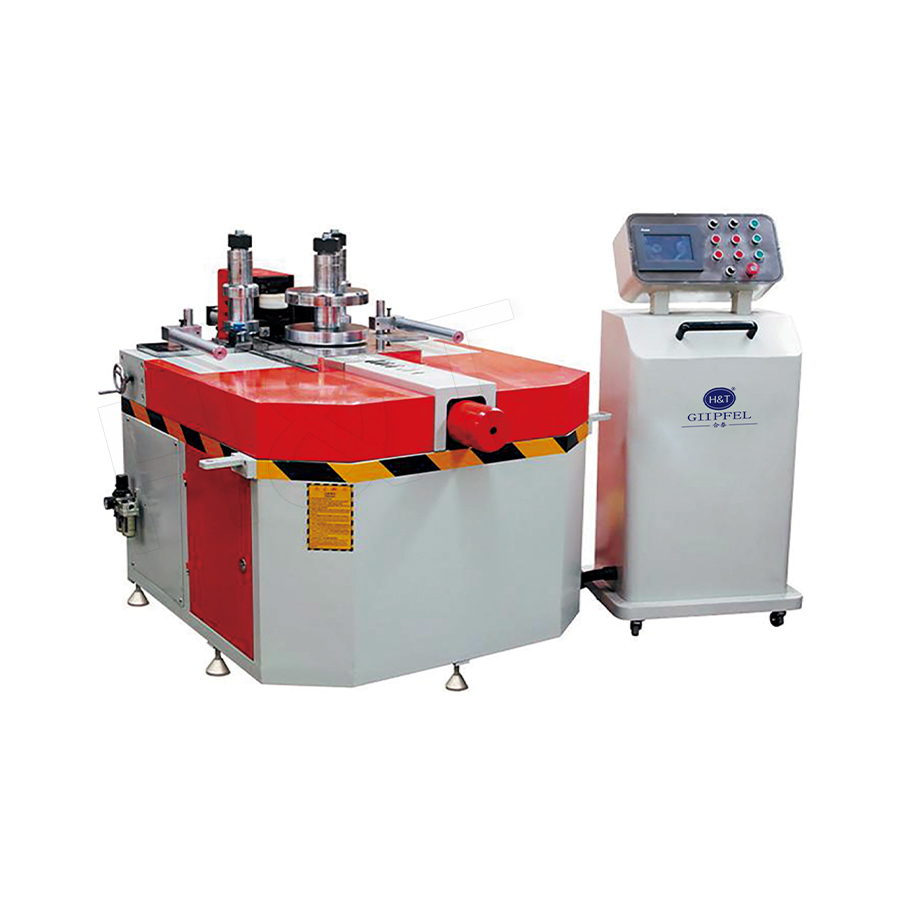

3D stroj za savijanje valjanjem je CNC-kontrolirani proces oblikovanja metala koji koristi tri ili više neovisno podesivih valjaka za kontinuirano savijanje metalnih profila, cijevi ili ploča u složene zakrivljene geometrije u trodimenzionalnom prostoru. Za razliku od konvencionalnog 2D savijanja valjkom—koje proizvodi jednostavne kružne lukove u jednoj ravnini—stroj za savijanje 3D valjanjem istovremeno kontrolira zakrivljenost izratka u smjerovima X, Y i Z, omogućujući proizvodnju prostornih krivulja kao što su zavojnice, složeni lukovi, elipse, parabole i 3D putanje slobodnog oblika.
Tri valjka funkcioniraju kao sustav progresivne deformacije: dok se izradak uvlači između njih, položaj svakog valjka neovisno se podešava pomoću servo pogona pod CNC kontrolom, generirajući lokaliziranu plastičnu deformaciju koja savija poprečni presjek u ciljnu zakrivljenu putanju. Ponovljivost pozicioniranja CNC valjka otprilike 0,01 mm omogućuje proizvodnju složenih arhitektonskih, zrakoplovnih i konstrukcijskih komponenti koje bi bilo nemoguće postići ručnom ili 2D opremom za savijanje u valjcima.
Kako radi 3D stroj za savijanje valjanjem
Načelo oblikovanja s tri valjka
U standardnoj konfiguraciji s tri valjka, dva valjka služe kao potporni/pogonski valjci (fiksni ili podesivi u položaju), a jedan valjak je valjak za savijanje (okomito podesiv). Dok izradak prolazi između valjaka, vertikalni pomak valjka za savijanje određuje lokalni radijus zakrivljenosti na kontaktnoj točki. Kontinuiranim mijenjanjem ovog pomaka dok se profil dovodi, krivulja kontinuirano promjenjivog radijusa - umjesto luka fiksnog radijusa - može se proizvesti duž cijele duljine obratka.
3D prostorno oblikovanje
Za proizvodnju prave 3D krivulje, sklop valjka montiran je na sustav koji također omogućuje bočno (os Y) i rotacijsko (uvijanje) podešavanje kontaktne točke valjka dok profil prolazi. To omogućuje kontinuiranu promjenu smjera savijanja duž duljine obratka, stvarajući spiralne, složeno zakrivljene i prostorno upletene oblike. CNC sustav interpolira sve osi valjka istovremeno, prevodeći 3D ciljanu geometriju krivulje u koordiniranu sekvencu gibanja valjka s više osi.
Višestruko savijanje za male radijuse
Za polumjere manje nego što se može postići u jednom prolazu (obično R/omjeri visine presjeka manji od 5:1 za strukturalne presjeke), CNC program izvršava višestruke prolaze uz postupno povećavanje pomaka valjka, postupno savijajući profil do ciljanog radijusa bez prenaprezanja materijala. Broj potrebnih prolaza ovisi o duktilnosti materijala i ciljnom polumjeru; aluminijski dijelovi mogu zahtijevati 3–5 prolaza , dok mekši metali mogu doći do cilja u 1-2 prolaza.
Ključne tehničke prednosti
Visoka ponovljivost i CNC preciznost
Servo pogonjeno pozicioniranje valjka s povratnom spregom enkodera postiže ponovljivost položaja valjka 0,01 mm , što znači konzistentnost radijusa bolju od ±0,5% preko cijele duljine profila. Ova preciznost je kritična za arhitektonske strukture gdje se identične zakrivljene komponente moraju sastaviti s jednakim razmacima spojeva, i za zrakoplovne okvire gdje odstupanje krivulje utječe na aerodinamičke performanse.
Nizak zaostali napon i dimenzionalna stabilnost
Jer 3D stroj za savijanje valjanjem raspoređuje deformaciju savijanja postupno i progresivno duž duljine profila—umjesto da je primjenjuje u jednoj točki kao kod prešanog savijanja—distribucija zaostalog naprezanja u gotovom dijelu je jednoličnija i niže veličine. To rezultira boljom dimenzionalnom stabilnošću tijekom vremena, smanjenim opružnim povratom nakon oblikovanja i manjim rizikom od odgođene deformacije tijekom nizvodnih operacija zavarivanja ili presvlačenja.
Širok raspon vrsta i veličina profila
3D strojevi za savijanje valjanjem prilagođavaju se širokom presjeku strukturalnih i arhitektonskih profila opremanjem valjaka utorima ili ravnim površinama koji odgovaraju profilu:
- Okrugle cijevi (Ø20 mm do Ø500 mm)
- Kvadratni i pravokutni šuplji profili (20×20 do 400×200 mm)
- Kutni čelik (L30×30 do L200×200 mm)
- Čelični kanali (U/C profili, do C300)
- H-grede i I-grede (do HEA 300 i teže na velikim strojevima)
- Aluminijski profili po narudžbi (T-profil, Z-profil, profili zavjesa)
- Ravna ploča (za prethodno oblikovanje konusa i tanjuraste glave)
Automatizacija i integrirano mjerenje
Napredni sustavi 3D stroj za savijanje valjanjem integriraju mrežno mjerenje radijusa—upotrebom laserskih senzora udaljenosti ili kalkulatora zakrivljenosti temeljenih na enkoderu—koji vraćaju geometrijske podatke krivulje u stvarnom vremenu CNC kontroleru. Sustav automatski prilagođava položaje valjaka kako bi ispravio odstupanja između stvarnog i ciljanog radijusa u sredini prolaza, bez zaustavljanja stroja. Ova kontrola radijusa zatvorene petlje smanjuje stope otpada na složenim profilima od 5–15% (otvorena petlja) do pod 1% .
Usporedba: 3D valjani stroj za savijanje u odnosu na druge metode savijanja za profile
| Kriterij | 3D stroj za savijanje valjanjem | Savijanje istezanja | Press Savijanje |
|---|---|---|---|
| 3D prostorne krivulje | Da (nativna mogućnost) | Ograničeno (ograničeno) | br |
| Krivulje promjenjivog radijusa | Da (kontinuirano) | ograničeno | br |
| Maksimalna veličina profila | Veliki (HEA 300 ) | velika | srednje |
| Kontrola opruge | Dobro (zatvorena petlja) | Izvrsno (<0,5°) | Umjereno |
| Cijena alata po profilu | Nisko (setovi utora za valjke) | Visoka (prilagođena matrica po radijusu) | srednje |
| Najbolje za | Složene 3D krivulje, varijabla R | Dugi ujednačeni lukovi, nizak skok unatrag | Kratki diskretni zavoji |
Primjena 3D valjanog stroja za savijanje u industriji
Arhitektonska i konstruktivna izgradnja
3D stroj za savijanje valjanjem je primarna tehnologija za proizvodnju zakrivljenih konstrukcijskih čeličnih elemenata u zgradama velikih raspona, nadstrešnicama stadiona, krovovima terminala zračnih luka i pješačkim mostovima. Strukturalne I-grede, šuplji profili i kanalni profili savijeni u spiralne ili složene zakrivljene geometrije obično se koriste u značajkama stubišta, zakrivljenih rukohvata i čvorova prostornih okvira gdje krivulja mijenja smjer u 3D prostoru.
Okviri za automobilska i željeznička vozila
Krovni lukovi, okviri prozora i bočne konstrukcijske šine karoserije za autobuse, željezničke automobile i vozila za posebne namjene slijede složene 3D krivulje koje su u skladu s vanjskom površinom dizajna vozila. 3D Rolling Bending Machine proizvodi ove zakrivljene konstrukcijske elemente od aluminijskih ekstruzija ili čeličnih šupljih dijelova u jednom prolazu stroja, s preciznošću polumjera dovoljnom za izravnu montažu u okvir vozila bez dodatnih operacija ugradnje.
Brodogradnja i odobalne strukture
Okviri trupa broda, zakrivljene grede palube i zavoji cijevi u gornjim strukturama odobalnih platformi zahtijevaju savijanje teških čeličnih dijelova velikog radijusa. Strojevi za 3D valjanje za savijanje u brodogradnji mogu obraditi profile do 600 mm × 300 mm s debljinom stijenke do 30 mm, isporučujući složene krivulje koje zahtijeva geometrija trupa broda bez toplinske distorzije povezane s toplinskim savijanjem.
Solarne i energetske strukture
Zakrivljene montažne tračnice za nizove solarnih panela na zakrivljenim krovovima ili pročeljima zgrada, okviri gondola vjetroturbina i strukturni elementi sustava za pohranu energije imaju koristi od sposobnosti 3D Rolling Bending Machine za proizvodnju laganih, precizno zakrivljenih aluminijskih profila koji odgovaraju složenim arhitektonskim ili inženjerskim geometrijama površina.
Uobičajena pitanja o 3D stroju za savijanje valjanjem
Kako se 3D krivulja programira u stroj?
Geometrija ciljane 3D krivulje obično se definira kao oblak točaka, spline ili NURBS krivulja u 3D CAD modelu. Softver za izvanmrežno programiranje uveo je ovu geometriju, diskretizira krivulju u naredbe položaja valjka u definiranim intervalima povećanja posmaka, primjenjuje kompenzaciju povratnog povrata i generira višeosni CNC program. Program se može potvrditi simulacijom prije prvog fizičkog savijanja, smanjujući otpad od prvog artikla na složenim geometrijama.
Koliki je minimalni polumjer savijanja koji se može postići za konstrukcijske dijelove?
Za standardni kvadratni šuplji profil od konstrukcionog čelika (npr. RHS 100 × 100 × 5 mm), minimalni polumjer savijanja koji se može postići hladnim valjanjem je približno 8–12× visina presjeka (polumjer središnje crte 800–1200 mm) bez značajnog izobličenja presjeka. Manji radijusi zahtijevaju više prolaza s srednjom toplinskom obradom ili korištenjem valjanja uz pomoć trna, koje je dostupno na specijaliziranim strojevima.
Dolazi li do izobličenja poprečnog presjeka (ovalizacije) tijekom 3D stroja za savijanje valjanjem?
Da, određeni stupanj ovalizacije poprečnog presjeka ili izobličenja prirubnice svojstven je savijanju valjka. Za okrugle cijevi, ovalizacija na zavoju obično je ograničena na 3–8% nominalne OD kada je radijus savijanja veći od 10× OD. Za kvadratne i pravokutne presjeke, bočno ispupčenje na vanjskom radijusu može se kontrolirati valjkastim utorima usklađenim s profilom koji podupiru sve četiri strane tijekom savijanja. Za I-grede i kanale, izvijanje mreže se sprječava podešavanjem brzine i pritiska valjka za savijanje kako bi se održale kontrolirane stope deformacije.
