2 mm u debljinu: Grafikoni pretvorbe za veličine ploča, žice, cijevi i igle

Na radničkom crtežu traži se stijenka od 2 mm na savijenoj čeličnoj cijevi. Potvrda mlina kaže kalibar 14. Materijal stiže, stijenka je 1,9 mm, a razmak igle izračunat za stijenku od 2 mm više ne odgovara cijevi na stroju. Ništa nije krivo naručeno namjerno. Promjer i milimetri jednostavno ne opisuju istu stvar.

Kratak odgovor: 2 mm je oko 14 gauge za čelični lim, otprilike 12 gauge za aluminijski lim, oko 12 AWG za žicu i blizu 14 BWG za stijenku cijevi. Svaki broj dolazi iz drugog mjernog sustava izgrađenog za drugačiji materijal. Nakon što znate koji se sustav primjenjuje na vaš dio, pretvorba traje nekoliko sekundi umjesto odbijenog prvog članka.

2 mm u širinu: tablica za brzu pretvorbu

2 mm jednako je 0,0787 inča ili 78,7 mil. Tablica u nastavku prikazuje najbliži mjerni broj u glavnim sustavima koji se koriste za lim, žicu i cijev te koliko je svaki od njih udaljen od pravih 2 mm.

Pažljivo pročitajte zadnji stupac. Promjer 14 znači 1,897 mm na limu od ugljičnog čelika, 1,984 mm na nehrđajućem i 2,108 mm na cijevi, tako da narudžbenica koja kaže samo promjer 14 ostavlja više od 0,2 mm otvorenim za tumačenje.

Zašto mjerač nema jedinstveni metrički ekvivalent

Mjerač je navika numeriranja, a ne jedinica. Svaki sustav potječe iz obrta koji je trebao stenografiju za naručivanje materijala crtežom, a ne mjerenjem. Isti broj znači različite debljine, a korak između susjednih brojeva nije konstantan.

Četiri obitelji pokrivaju gotovo svaki slučaj od 2 mm:

• Standardni promjer SAD-a za limove i ploče od željeza i čelika, zadani za lim od ugljičnog čelika u Sjevernoj Americi.
• Brown i Sharpe, koristi se za aluminijske, mesingane i druge limove od obojenih metala.
• AWG i SWG, koriste se za okrugle žice i šipke u Sjevernoj Americi i Ujedinjenom Kraljevstvu.
• Birmingham Wire Gauge i mlinske tablice, koriste se za debljinu stijenke cijevi.

Pretvarač koji vraća jedan broj za 2 mm koristan je samo ako znate koja ga je tablica proizvela.

Metalni lim: gdje se nalazi 2 mm u svakom stolu

Za lim od ugljičnog čelika, promjer 14 je 1,897 mm, a promjer 13 je 2,278 mm, tako da pravi lim od 2 mm pada između njih i mnogo je bliži promjeru 14. Kada crtež zahtijeva debljinu 14, a mlin daje 2 mm, obje strane obično prihvaćaju zamjenu, ali dio je oko 5 posto tanji od nominalnog oblačića.

Nehrđajući i pocinčani lim imaju vlastitih 14 mjernih vrijednosti, 1,984 mm i 1,994 mm, obje unutar 1 posto od 2 mm. Aluminij je izuzetak. Pod Brownom i Sharpeom, 2 mm je najbliže kalibru 12 na 2,052 mm, dok je kalibar 13 na 1,829 mm 8,5 posto svjetla. Odabir aluminija promjera 13 za dizajn od 2 mm je promjena dizajna, a ne razlika u zaokruživanju.

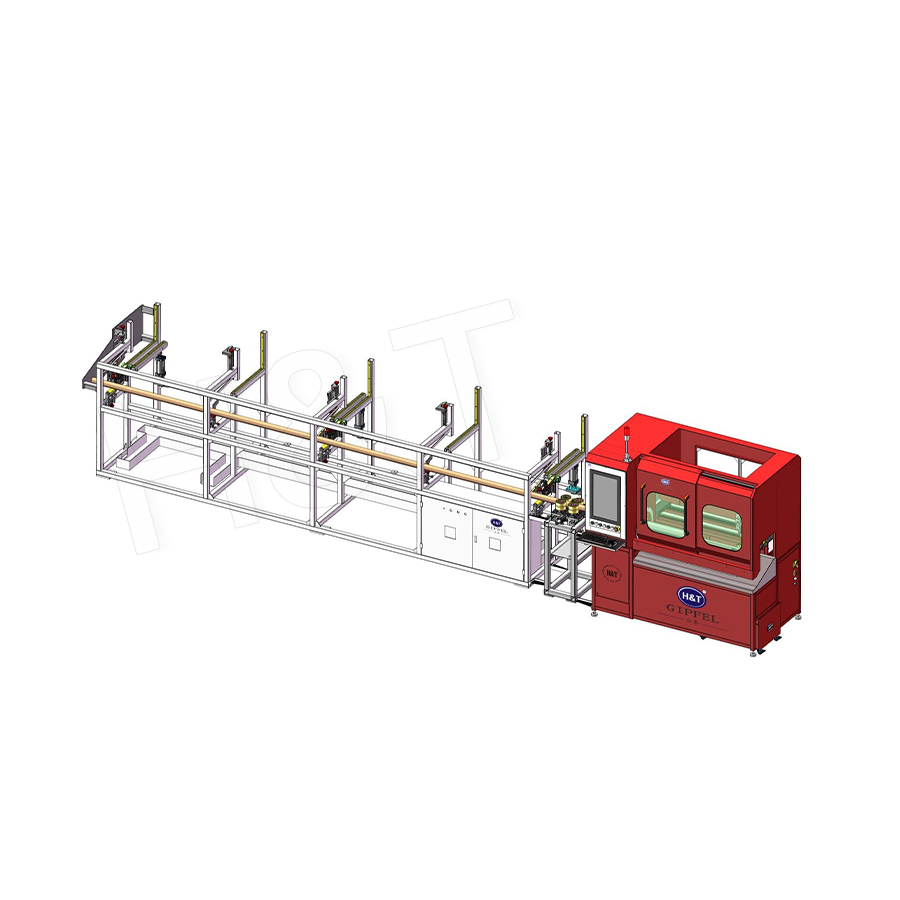

Gipfel sustav za automatsko lasersko rezanje i skošenje cijevi Potpuno automatizirano višeosno lasersko rezanje cijevi s promjenjivim steznim glavama podržava visoko preciznu obradu cijevi; relevantno kada razlike u debljini utječu na fokus, gas i kvalitetu rubova. Pogledajte proizvod →

Rezanje je također pogođeno. Položaj fokusa, tlak pomoćnog plina i brzina dodavanja postavljaju se prema izmjerenoj debljini, a rezanje lima od 1,897 mm s programom napisanim za 2 mm obično ostavlja talog ili grublji rub.

Žica: promjer 2 mm nije 2 mm na kvadrat

Za čvrstu okruglu žicu, 2 mm je 12 AWG u Sjevernoj Americi, gdje 12 AWG mjeri 2,053 mm, i 14 SWG u Velikoj Britaniji, gdje 14 SWG mjeri 2,032 mm. Ista žica nosi dva različita mjerna broja ovisno o standardu iza crteža.

Područje i promjer također je lako zbuniti. Električni kabel ima veličinu poprečnog presjeka, a kvadratni vodič od 2,0 mm promjera je oko 1,63 mm, blizu 14 AWG. Za razliku od toga, puna žica promjera 2 mm ima poprečni presjek od 3,14 mm na kvadrat. Naručujući jedan kada je crtež značio da drugi ostavlja oko 23 posto tanji u promjeru ili 57 posto teži za istu duljinu.

CNC stroj za savijanje cijevi i žice serije H&T CNC savijačica za aluminijske cijevi, željezne cijevi i metalne žice s automatskim punjenjem i podesivim radijusom savijanja od 10–60 mm; korisno kada promjene promjera žice utječu na postavljanje. Pogledajte proizvod →

Na stroju promjer žice postavlja utor za valjak za uvlačenje, radijus savijanja koji je dostupan iz matrice i kompenzaciju opruge koja se koristi za postizanje konačnog kuta. Žica od 1,9 mm u programu napravljenom za 2 mm drugačije se opušta i može preći kutnu toleranciju od 1 stupnja.

Cijev i cijev: Zašto je 2 mm sigurnije od mjernog broja

Debljina stijenke cijevi stvara najviše problema, jer njome ne upravlja niti jedan autoritet. Neke tvornice nasljeđuju brojeve iz mjerača lima, a druge slijede Birminghamski mjerač žice. Pod BWG-om, promjer 14 je 2,108 mm, a promjer 15 je 1,829 mm, tako da se između njih nalazi zid od 2 mm, bliže 14 BWG-u.

Debljina stijenke kontrolira više od težine. Omjer vanjskog promjera i debljine stjenke odlučuje je li za savijanje potreban trn i koliko se ovalnosti pojavljuje na tangenti. Smanjenje s 2 mm na 1,829 mm povećava taj omjer za oko 9 posto na cijevi od 25 mm, što je često razlika između zavoja koji zadržava svoj oblik i onog koji se spljošti.

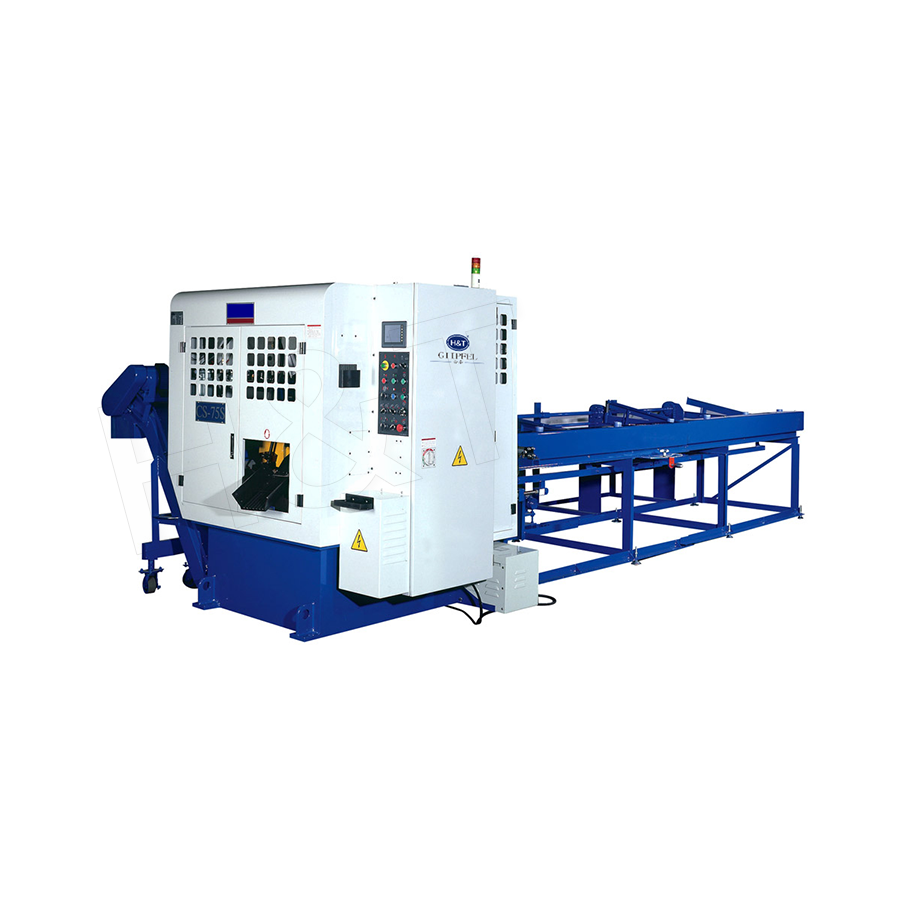

Precizni stroj za rezanje metalnih šipki hladnom pilom Potpuno automatska hladna pila za okrugli čelik, cijevi, aluminijske profile i bakrene legure, sa servo dodavanjem i karbidnim rezačima; odgovara preciznim rezovima kada debljina stijenke varira. Pogledajte proizvod →

Rezanje smjena također. Hladna pila za zid od 2 mm brusi drugačije na materijalu od 1,8 mm, a stanice za skošenje i skidanje srha slijede nizvodno. Miješanje nominalne cijevi od 2 mm s cijevi označenom kalibrom najbolje je riješiti prije potpisivanja alata. Za stranu savijanja iste odluke, vidi kako radi CNC savijanje .

Ostali mjerači koji zadovoljavaju 2 mm

Još dva sustava pojavljuju se dovoljno često da bi bila važna. Cijev medicinske igle označena je brojevima prema vanjskom promjeru prema ISO 9626, gdje je 14 G 2,109 mm, a 15 G 1,829 mm, tako da se cijev igle od 2 mm naziva 14. U radu s filmom i folijom, debljina se navodi u milima ili mikronima, a 2 mm je 78,7 mil ili 2000 mikrona. Budući da neki dobavljači folija mjeru tretiraju kao jednu tisućinku inča, a drugi kao jednu desettisućinku, broj kao što je 100 debljine treba pisanu definiciju prije nego što se izvrši narudžba.

Kakva je razlika od 0,1 mm u trgovini

Odstupanje od 0,1 mm zvuči zanemarivo dok ne dođe do stvarnog procesa. Uobičajene posljedice su predvidljive:

• Krutost na savijanje pada s kockom debljine, tako da 5 posto tanji zid gubi otprilike 15 posto svoje otpornosti na spljoštenje.
• Stezne matrice, stezne čahure i valjci za uvlačenje veličine 2 mm mogu skliznuti ili ostaviti trag na površini od 1,9 mm, posebno na nehrđajućem metalu.
• Opruga se pomiče za djelić stupnja, što se nakuplja preko dijela s više zavoja.
• Kvaliteta laserskog reza, visina srha pile i izgled skošenja prate izmjereni zid, a ne nominalni.
• Težina i cijena izravno slijede debljinu, tako da 5 posto tanji lim znači oko 5 posto manje plaćenog materijala.

Tihi rizik je kupnja. Tri mlina koji citiraju kalibar 14 mogu isporučiti 1,87 mm, 1,90 mm i 1,95 mm, sve unutar vlastite komercijalne tolerancije. Ako je na crtežu navedena samo mjera, trgovina nasljeđuje varijaciju. Navođenje debljine u milimetrima s eksplicitnom trakom uklanja argument.

Kako pretvoriti 2 mm u mjeru bez nagađanja

Kratak popis za provjeru održava pretvorbu poštenom:

1. Potvrdite materijal i oblik: ploča, žica, cijev, iglana cijev ili film.
2. Prepoznajte standard koji stoji iza crteža: američki standardni kalibar, Brown and Sharpe, AWG, SWG ili BWG.
3. Pretvorite mjernu vrijednost u milimetre prije nego što je usporedite s 2 mm.
4. Odlučite je li oblačić funkcionalan ili nominalan i kontrolirajte milimetarsku vrijednost je li funkcionalan.
5. Stavite pojas tolerancije na narudžbenicu, na primjer 2,0 mm plus ili minus 0,05 mm.
6. Provjerite certifikat mlina ili izmjerite prvu isporuku prije puštanja programa alata.

Dvije minute provjere kod ponude jeftinije su od prvog artikla koji nije na debljini.

2 mm za promjer svodi se na jednu ideju: 2 mm je mjera, a promjer je konvencija imenovanja. Čelični lim je obično kalibara 14, aluminijski lim je bliže kalibru 12, žica je 12 AWG ili 14 SWG, a stijenka cijevi nalazi se blizu 14 BWG. Broj je pouzdan samo ako su uz njega navedeni materijal i standard.

Gipfel gradi opremu za oblikovanje cijevi i žice prema izmjerenim dimenzijama, a ne prema oznakama. Programi za savijanje, rezanje, skošenje i oblikovanje krajeva postavljaju se prema debljini stijenke i promjeru na crtežu, s FAT i SAT provjerama prije otpreme, tako da oblačić od 2 mm ostaje oblačić od 2 mm na stroju. Ako radite na pretvorbi na živom projektu, pošaljite svoje crteže i zidne tolerancije našim inženjerima a mi ćemo potvrditi kako bi stroj trebao biti konfiguriran.
